1. سیکشن اسٹیل سیدھی کرنے والی مشین کا جائزہ

سیکشن اسٹیل سیدھا کرنے والی مشین دھات کی تشکیل اور رولنگ انڈسٹری میں استعمال ہونے والے سامان کا ایک اہم ٹکڑا ہے ، جو بنیادی طور پر سیکشن اسٹیلوں جیسے H-beams ، I-beams ، چینل اسٹیل ، زاویہ اسٹیل ، اور رولنگ یا گرمی کے علاج کے بعد فلیٹ بارز کی سیدھی اور شکل انحراف کو درست کرنے کے لئے ڈیزائن کیا گیا ہے۔

رولنگ کے عمل کے دوران ، سیکشن اسٹیلز اکثر درجہ حرارت کی ناہموار تقسیم ، بقایا تناؤ ، یا مکینیکل اخترتی کی وجہ سے موڑنے ، گھومنے یا وارپنگ کا تجربہ کرتے ہیں۔ سیدھی کرنے والی مشین ایک سے زیادہ رولرس کے ذریعہ کنٹرول دباؤ کا اطلاق کرکے ان نقائص کو ختم کرتی ہے ، اس بات کو یقینی بناتے ہوئے کہ اسٹیل کے حصے کاٹنے ، اسمبلی ، یا ویلڈنگ جیسے پروسیسنگ مراحل میں داخل ہونے سے پہلے مطلوبہ سیدھے رواداری اور ہندسی درستگی کو پورا کرتے ہیں۔

سامان مصنوعات کے معیار ، جہتی صحت سے متعلق ، اور پیداوار کی مجموعی کارکردگی کو بہتر بنانے میں ایک اہم کردار ادا کرتا ہے۔ یہ اسٹیل ملوں ، بھاری مشینری فیکٹریوں ، جہاز سازی ، تعمیرات اور پل مینوفیکچرنگ صنعتوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

2. کام کرنے کا اصول

سیکشن اسٹیل سیدھا کرنے والی مشین کا ورکنگ اصول لچکدار اور پلاسٹک موڑنے والی اصلاح پر مبنی ہے۔ مشین عام طور پر متعدد اوپری اور نچلے سیدھے رولرس پر مشتمل ہوتی ہے ، جو باری باری ترتیب دی جاتی ہے۔ جب جھکا ہوا سیکشن اسٹیل رولر سسٹم سے گزرتا ہے تو ، اس کو مخالف سمتوں میں بار بار موڑنے کا نشانہ بنایا جاتا ہے۔ یہ عمل داخلی دباؤ کو دوبارہ تقسیم کرتا ہے اور بقایا خرابی کو ختم کرتا ہے ، جس کے نتیجے میں سیدھی مصنوع ہوتی ہے۔

دباؤ اور رولر گیپ کی مقدار کو احتیاط سے مادی طاقت ، سیکشن سائز ، اور ورک پیس کی گھماؤ کی بنیاد پر ایڈجسٹ کیا جاتا ہے۔ بڑے H- بیم یا I-بیم کے لئے ، ہائیڈرولک ایڈجسٹمنٹ میکانزم کو رولر پوزیشن کو عین مطابق کنٹرول کرنے کے لئے استعمال کیا جاتا ہے۔

جدید سیدھی کرنے والی مشینیں سطح یا فلج جیومیٹری کو نقصان پہنچائے بغیر درست اصلاح کو یقینی بنانے کے لئے ہائیڈرولک سروو کنٹرول سسٹم اور خودکار پیمائش کرنے والے آلات کا استعمال کرتی ہیں۔

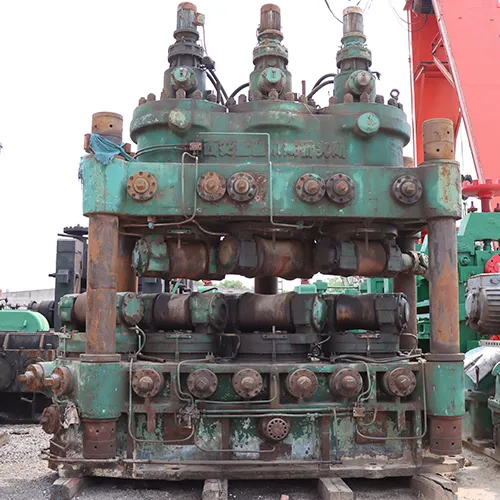

3. ساختی اجزاء

ایک عام سیکشن اسٹیل سیدھا کرنے والی مشین مندرجہ ذیل اہم حصوں پر مشتمل ہے:

1. مرکزی فریم:
   بھاری ڈیوٹی ویلڈیڈ اسٹیل ڈھانچہ جو اعلی سختی اور کمپن مزاحمت فراہم کرتا ہے۔

2. سیدھے رولرس:
   عام طور پر 5 سے 11 رولر اعلی طاقت والے مصر دات اسٹیل سے بنے ہوئے ، پہننے اور سطح کے نقصان کو روکنے کے لئے سخت اور پالش سطحوں کے ساتھ۔

3. اوپری اور نچلے رولر نشستیں:
   مختلف اسٹیل سائز کے لئے میکانکی یا ہائیڈرولک طور پر ایڈجسٹ۔

4. ٹرانسمیشن سسٹم:
   رولرس کو گھومنے کے لئے مین موٹر ، گیئر ریڈوسر ، جوڑے ، اور چین یا گیئر ڈرائیو پر مشتمل ہے۔

5. ہائیڈرولک سسٹم:
   رولر گیپ ایڈجسٹمنٹ ، دبانے والی قوت ، اور لفٹنگ کے افعال کو کنٹرول کرتا ہے۔

6. پیمائش اور کنٹرول سسٹم:
   خودکار اصلاحی کنٹرول کے لئے انکوڈرز ، بے گھر ہونے والے سینسر ، اور پی ایل سی سے لیس ہے۔

7. کھانا کھلانے اور خارج کرنے والے آلات:
   رولرس یا کنویرز جو آسانی سے اور باہر مواد کی رہنمائی کرتے ہیں۔

8. چکنا اور کولنگ سسٹم:
   بیرنگ اور رولر سطحوں کے طویل مدتی مستحکم آپریشن کو یقینی بناتا ہے۔

9. برقی کنٹرول کابینہ:
   تمام آٹومیشن اور سیفٹی سسٹم کو مربوط کرتا ہے ، جس میں اکثر HMI ٹچ اسکرین بھی شامل ہے۔

4. کارکردگی کی خصوصیات

1. اعلی سیدھی صحت سے متعلق:
   1-2 ملی میٹر/میٹر کے اندر سیدھے رواداری کو حاصل کرتا ہے۔

2. وسیع درخواست کی حد:
   مختلف سیکشن اسٹیلز کے لئے موزوں ہے جیسے ایچ بیم ، آئی بیم ، چینل ، اور زاویہ اسٹیل۔

3. ہائیڈرولک ایڈجسٹمنٹ:
   رولر پریشر اور وقفہ کاری کے فوری اور عین مطابق کنٹرول کو قابل بناتا ہے۔

4. خودکار کنٹرول سسٹم:
   PLC + HMI مستحکم اور ذہین آپریشن کو یقینی بناتا ہے۔

5. اعلی کارکردگی اور وشوسنییتا:
   کم شور اور کمپن کے ساتھ سیدھے سیدھے عمل۔

6. پائیدار اور آسان دیکھ بھال:
   پہننے والے مزاحم مواد کے ساتھ ماڈیولر ڈیزائن خدمت کی زندگی کو بڑھاتا ہے۔

7. حفاظت سے تحفظ:
   اوورلوڈ ، درجہ حرارت ، اور ایمرجنسی اسٹاپ سسٹم سے لیس ہے۔

5. کنٹرول سسٹم

جدید سیکشن اسٹیل سیدھا کرنے والی مشینیں پی ایل سی پر مبنی انٹیلیجنٹ کنٹرول سسٹم سے لیس ہیں ، جو اصل وقت کی رائے کے مطابق خود بخود رولر پوزیشنوں کو ایڈجسٹ کرتی ہیں۔ HMI انٹرفیس آپریٹرز کو ان پٹ مادی پیرامیٹرز جیسے سیکشن کی قسم ، سائز اور سیدھے سادگی کی ضرورت کی اجازت دیتا ہے ، جس کے بعد نظام اصلاحی پیرامیٹرز کو خود بخود بہتر بناتا ہے۔

اعلی درجے کے ماڈلز میں لیزر سیدھے سادگی کا پتہ لگانے کے نظام اور امدادی ہائیڈرولک ہم آہنگی کی ٹکنالوجی شامل ہیں ، جو مائکرون کے اندر عین مطابق کنٹرول کو قابل بناتے ہیں اور بڑے پیمانے پر پیداوار کے لئے مستقل اصلاحی معیار کو حاصل کرتے ہیں۔

6. درخواستیں

• اسٹیل رولنگ ملز:
  شہتیروں اور چینلز کے پوسٹ رولنگ سیدھے کرنے کے لئے۔

• ساختی اسٹیل من گھڑت:
  تعمیر اور پل کے اجزاء کے لئے عین مطابق صف بندی کو یقینی بناتا ہے۔

• شپ بلڈنگ اور آف شور انجینئرنگ:
  ہل ڈھانچے میں استعمال ہونے والے بھاری حصے کے بیم سیدھے۔

• ریلوے اور مشینری مینوفیکچرنگ:
  اعلی طاقت والے حصے اور مشین فریموں کے لئے استعمال کیا جاتا ہے۔

• دھاتی پروسیسنگ پلانٹس:
  سیدھے سیکشن اسٹیل کی تجارتی تقسیم کے لئے۔

7. بحالی اور حفاظت

1. پہننے اور دراڑوں کے لئے باقاعدگی سے رولرس کا معائنہ کریں۔

2. چکنا اور ہائیڈرولک تیل کی صفائی کو یقینی بنائیں۔

3. سینسرز کو کیلیبریٹ کریں اور ماہانہ کنٹرول سگنل چیک کریں۔

4. موٹر اور اثر درجہ حرارت کی نگرانی کریں۔

5. آپریشن کے دوران کبھی بھی درجہ بند بوجھ سے زیادہ یا رولرس کو ایڈجسٹ نہیں کریں۔

نتیجہ

سیکشن اسٹیل سیدھا کرنے والی مشین جدید اسٹیل کی تعمیر میں ناگزیر ہے ، اس بات کو یقینی بناتے ہوئے کہ سیکشن اسٹیل سخت جہتی اور ساختی معیارات کو پورا کریں۔ اس کا ہائیڈرولک صحت سے متعلق ، خودکار کنٹرول ، اور ساختی مضبوطی کا مجموعہ صنعتی ایپلی کیشنز کی ایک وسیع رینج کے لئے موثر ، اعلی معیار کے سیدھے کرنے کی ضمانت دیتا ہے۔
جیسے جیسے ٹیکنالوجی ترقی کرتی ہے ، سامان ڈیجیٹل ذہانت ، توانائی کی کارکردگی ، اور تیز رفتار آپریشن کی طرف بڑھتا رہتا ہے ، جو سمارٹ اسٹیل پروڈکشن سسٹم میں سنگ بنیاد بن جاتا ہے۔
